经常会有学员问我，老师老师，我的plc和变频器通讯不上了，不知道什么原因，您能帮我看看么。
其实吧，这个一般远程是帮不上你什么的，还是要你自己去测试，找出问题，那么怎么测试呢，今天就给大家做一个详细的解说，我们通过一个实际对的案例，结合一个叫做串口调试助手的小工具，带大家了解，通讯出问题了，一般是怎么去查找问题的。
案例是这样的：
一台三菱的plc，plc的bd板和变频器通过485的接线方式连接了变频器，给变频器发送了一串数据过去，这一串数据能够让变频器正转，可是变频器就是死活不转。
第一步，检查接线，我们用的485 2线制的接线方法。
第二步，检查通讯参数，两边都是波特率9600、数据位8位，停止位1位，偶校验，变频器设置为1号站，全部通讯参数都没有问题。
第三步，观察DB板上面的2个指示灯，在控制正转时，s发送的指示灯闪了一下，而接收的指示灯R并没有亮。这个时候的情况是，有发送数据出去，但变频器那边没有数据返回。
这种情况我们怀疑发送出去的数据是不是不对，这个时候考虑使用串口调试助手进行测试。
第四步，使用串口调试助手。
首先我们要了解控制正转需要给变频器发送什么数据，这个案例里面发送的数据是
（01 06 32 00 10 01 4B 41）我们从2个方向进行检查：
电脑连接变频器，通过一根USB转485的线（某宝可以买到这样的线），连接入下图，然后通过电脑发送（01 06 32 00 10 01 4B 41）这一串数据，看看变频器能不能启动正转。

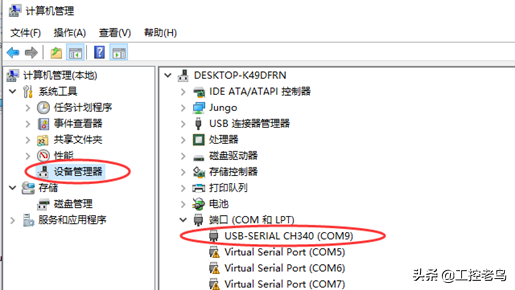

这个线插入电脑时，在电脑的设备管理器位置会产生一个COM口，我这里显示的是COM9(假如没有显示这个口的话，那么说明电脑没有安装驱动，口到百度找一下这个驱动安装，或者找卖线厂家提供驱动程序，或者电脑下载一个驱动精灵软件可以解决这个问题)，显示如下图：

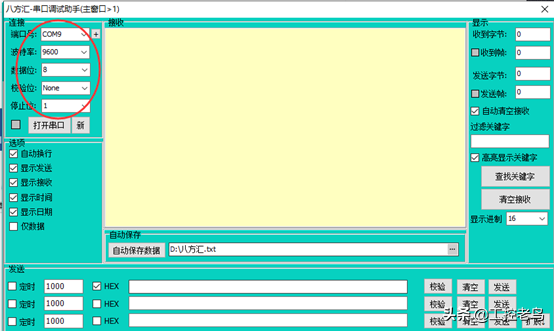

这个时候我打开串口调试助手（类似的工具网上很多，百度一下可以找到，然后下载），界面如下图
匹配好通讯参数，然后点击打开窗口，串口的指示灯点亮就可以通讯了

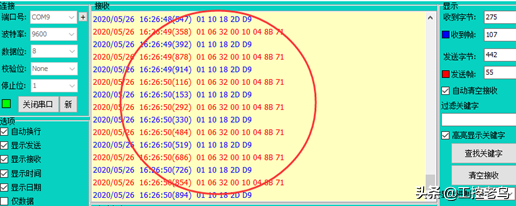

这个时候，我们输入要发送的数据，点击，发送。看看变频器能不能启动正转，如下图
发送多次，变频器都步能启动，把线对调一下也不行，一个下午过去了，这个问题没解决怀疑是线的问题，重新找了一更好的线，变频器可以动了，这个问题解决了。
假如这个问题换了几根线还没搞定，那么我们就可以断定是变频器的问题，再一次确认参数无误的情况下，很大可能是变频器的通讯端口有问题，需要更换变频器。或者找变频器厂家协助
1. 电脑连接plc
我们也可以plc发送数据，然后我们用串口调试助手去测试plc发送过来的数据是不是正常的，连接的过程和第一种方法一样，然后看一下串口调试助手的接收区接收到的数据是不是我们想要发送的数据。
假如说数据都不发送，那么有可能是BD板坏了。
之前有试过国产的plc，用了几个都不行，虽然也有发送数据，但发送的数据都不正常，这种情况就需要我们更换plc，购买三菱正版的plc。
以上就是陈老师给大家分享的串口调试助手的使用方法。希望对你有用。
##PLC##自动化##电工交流圈##通讯#
小编在1月8号发布了一个《保姆级，适合纯白入坑！《网络基础知识之网络基础操作》 》有小伙伴反映说找不到超级终端，其实从wind7开始系统默认将超级终端关闭了， 解决方法：（以wind7为例） 1、点开始——“控制面板”； 2、点击“程序和功能”； 3、点“打开或关闭Windows功能”进去； 4、在功能框界面（要等几分钟）中找到并勾选Telnet服务器和Telnet客户端，点确定。

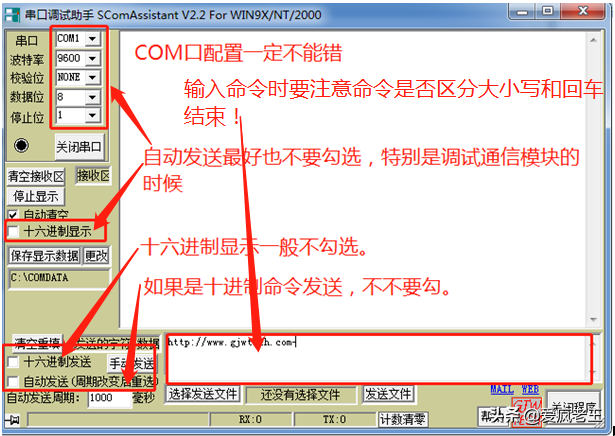

其实在我们日常工作学习中经常用的是第三方软件来调试或者配置硬件设备，比如用串口调试助手等软件，下面我来介绍一下利用串口调试助手的使用，其实串口调试助手使用非常简单，从网上下载串口调试助手图一所示，解压后就可以打开如图二所示。几个注意事项如图三所示。
图一
图二
图三
功能说明：摩可灵CH 348 USB转RS-485/422串口连接线的使用、串口调试助手的使用
支持系统:XP /Windows7/10/Linux /Mac OS 及64bit 等系统
传输距离:RS 454/422端1200米（9600bps 时），USB 口不超过5米
性能参数：使用环境-45C /85C ，相对湿度-5%到95%，支持热插拔，兼容USBV 1.1、1.0标准，USB 2.0，支持多串口设备的连接，基于MCU /CPLD /FPGA 到USB 口的工业控制。
一、摩可灵CH 348的使用

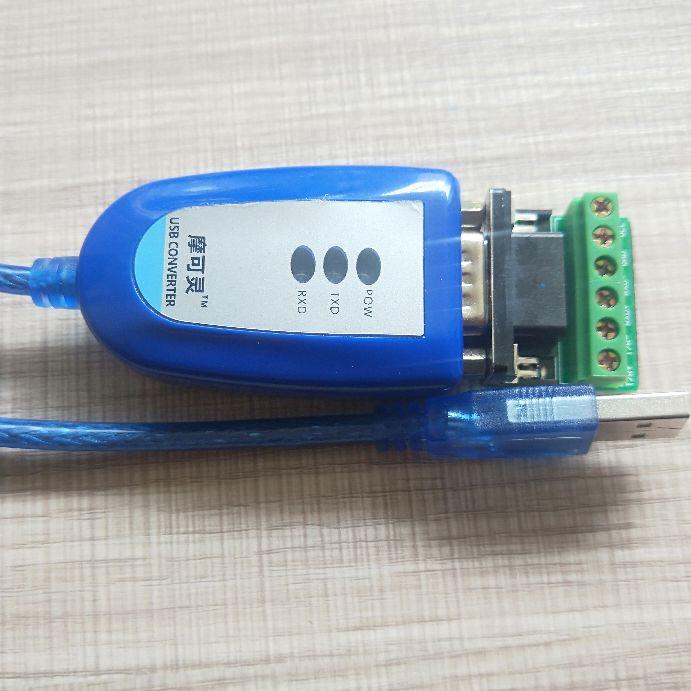

CH 348为一款通用USB转RS485/RS422串口连接转换器，能够实现从USB 口到RS485（接1、2接线柱）或RS422（接1、2、3、4接线柱）的串口通信，即通过计算机COM 口发送485/422指令，通过RS485/422控制线执行相关指令操作。

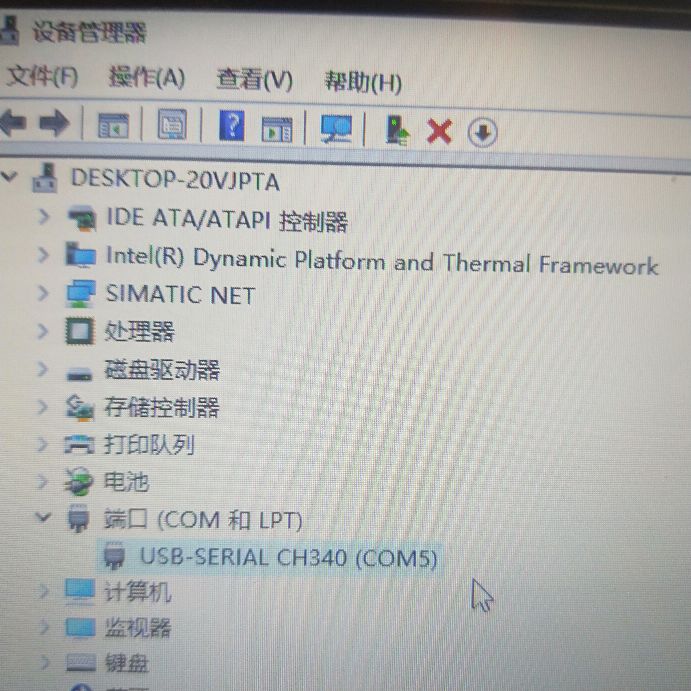

安装驱动程序，先将转换器插入电脑，再打开驱动文件找到对应操作系统的驱动，解压驱动压缩包，网购可以找卖家客服提供，安装后在设备管理器中能看到该串口代表驱动安装成功。如图在设备管理器端口USB -SERLAL CH 340(COM5)。
二、UartAssist串口调试助手的使用
UartAssist串口调试助手可以在网上下载，各类串口调试软件很多可以下载使用，找到适合自己习惯方便的。

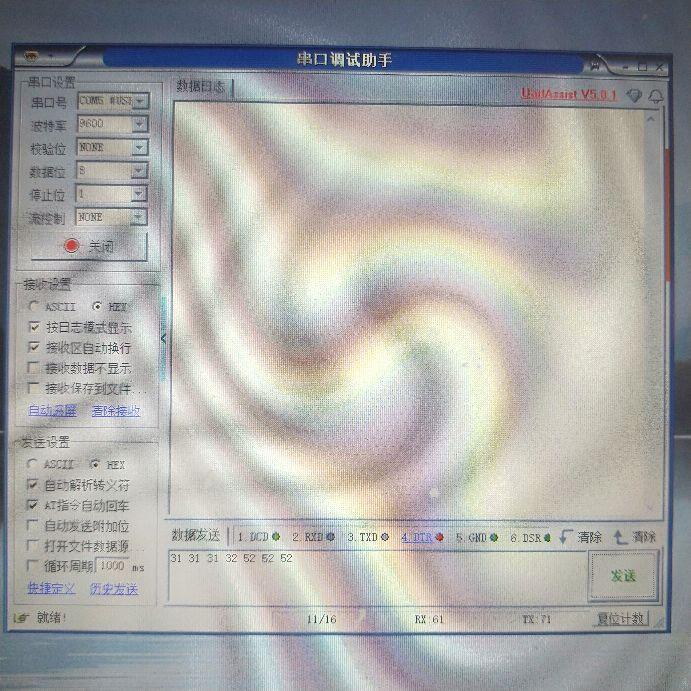

设置将虚拟的串口号设置到软件对应为位置COM 、波特率、校验位、数据位、停止位等参数，与待控制的元件相关参数保持一致，点击“打开”按钮。（如图中所示串口号为COM5、波特率为9600等）接收、发送设置不需额外配置，只需要选择接收/发送信息格式为ASCII码或HEX（16进制），“数据发送”窗口中应填入发送命令，将在“数据日志”窗口获得接收信息。

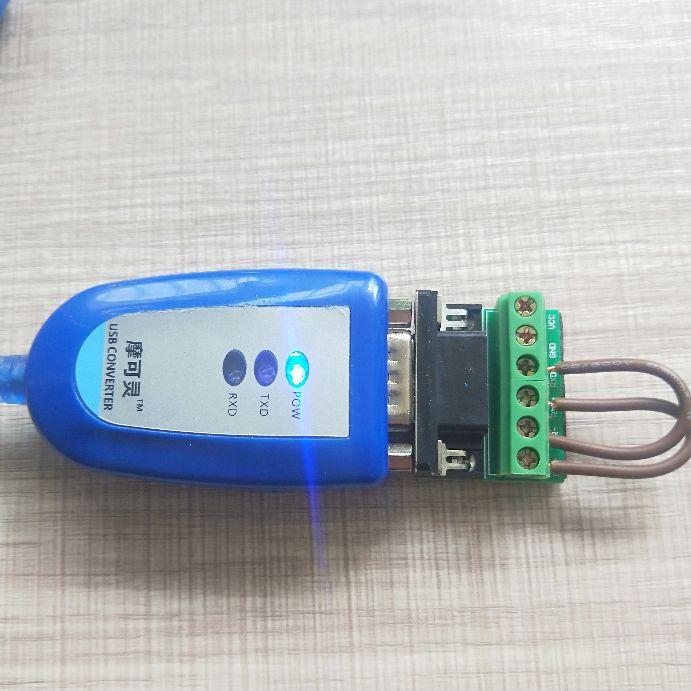

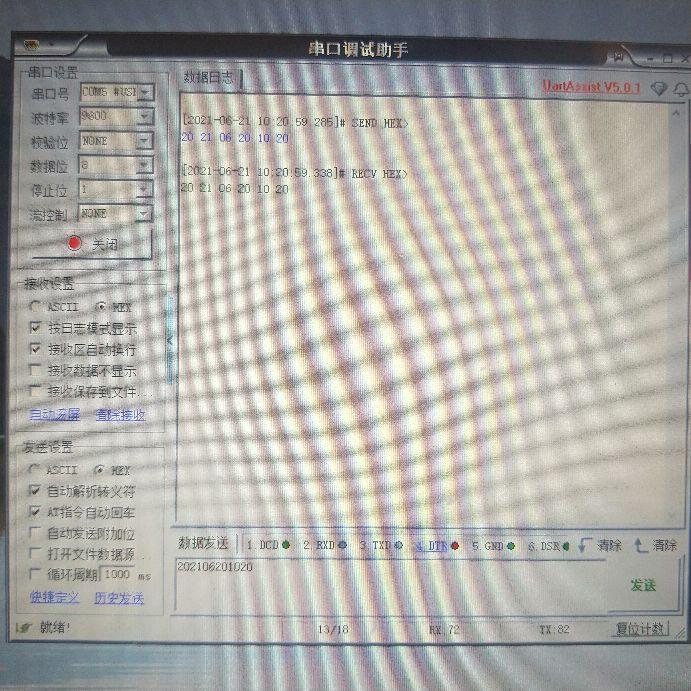

为验证串口接线器是否正常工作，连接硬件线路，发送数据，通讯时指示灯闪烁，USB 转换器发送正常，也可短接1、3接线柱（++）和2、4接线柱（- -），第5接线柱为GND ，第6接线柱为VCC，观察发出消息与接收消息是否一致，如下图所示正常。
